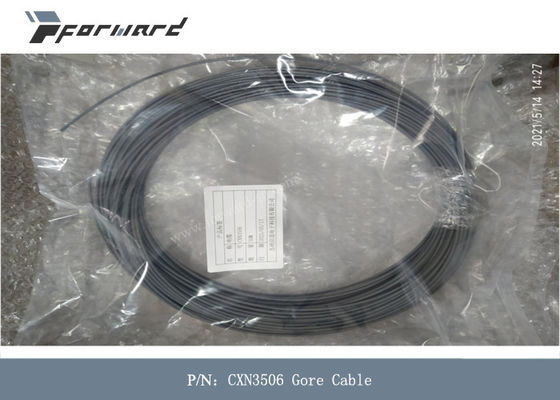

ชิ้นส่วนการบิน CXN3506 สายเคเบิลไดอิเลตริกทนต่อแรงดันไฟฟ้า ≧750V

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
วอทส์แอพพ์:0086 18588475571
วีชัต: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xช่วงความถี่ | DC-50GHZ | ไดอิลทริกทนต่อแรงดันไฟฟ้า | ≧750V |
---|---|---|---|
อิมพีแดนซ์ลักษณะเฉพาะ | 50โอห์ม | ความต้านทานของฉนวน | ≧3000MΩ |
VSWR | 1.3:1 | ความทนทาน (การผสมพันธุ์) | ≧500 |
ช่วงอุณหภูมิ | -45 ℃ ถึง 125 ℃ | ชิ้นส่วนตัวเชื่อมต่อ | การชุบ |
ขว้าง | 0.100" (2.54 มม.) | แรงบิดที่กระชับของการเชื่อมต่อ | 0.79-1.13N .m |
เน้น | CXN3506 ส่วนเครื่องบิน,ชิ้นส่วนเครื่องบิน 750V,อะไหล่เครื่องบินแบบไดเลทริก |
ชิ้นส่วนการบิน CXN3506 สายเคเบิลไดอิเลตริกทนต่อแรงดันไฟฟ้า ≧750V
คำอธิบายของชิ้นส่วนการบิน:
สายเคเบิล Gore และชุดสายเคเบิลรวมวัสดุศาสตร์ล่าสุดเพื่อให้เป็นไปตามข้อกำหนดด้านไฟฟ้า เครื่องกล และสิ่งแวดล้อมที่เข้มงวดสายเคเบิลของเราได้รับการออกแบบมาสำหรับการใช้งานที่มีความต้องการสูงสุดเพื่อมอบประสิทธิภาพสูงสุดในระดับเดียวกันพวกเขามีค่าในหลายอุตสาหกรรมสำหรับการส่งมอบความสมบูรณ์ของสัญญาณ ความเร็ว และความทนทานเชิงกลในสภาพแวดล้อมที่เลวร้ายที่สุด
คุณสมบัติของชิ้นส่วนการบิน:
- 0-26.5กิกะเฮิรตซ์
- ตัวเลือกวัสดุทองเหลืองมาตรฐาน ทองเหลืองที่ไม่ใช่แม่เหล็ก และสแตนเลส
- คอนเนคเตอร์เปิดปลายความถี่สูงและตัวยึดตัวเองที่จดสิทธิบัตรแล้ว
- ปลั๊กสายเคเบิลและอะแดปเตอร์เชื่อมต่ออย่างรวดเร็ว
ข้อมูลจำเพาะของชิ้นส่วนการบิน:
ลักษณะไฟฟ้า | |||
ความต้านทาน | 50โอห์ม | ||
ช่วงความถี่ | เชื่อมต่อด้วยสาย solf DC~12.4GHz | ||
เชื่อมต่อด้วยสายเคเบิลกึ่งแข็ง DC~18GHz | |||
พิกัดแรงดันไฟฟ้า | 335VRMS | ||
ไดอิเล็กตริก ความต้านทานแรงดันไฟ | 1000VRMS | ||
ความต้านทานของฉนวน | ≥5000MΩ | ||
แนวต้าน | ตัวนำศูนย์ | ≤3.0mΩ | |
ตัวนำด้านนอก | ≤2.0mΩ | ||
VSWR | ≤1.3 | ||
ลักษณะวัสดุและเครื่องกล | |||
ตัวนำศูนย์ | ชาย | ทองเหลืองชุบทอง | |
หญิง | Sn-P บรอนซ์ชุบทอง | ||
ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ชุบนิกเกิล | ||
เปลือกและชิ้นส่วนโลหะอื่น ๆ | ทองเหลืองชุบนิเกิล | ||
ทู่สแตนเลส | |||
จีบแขน | ทองเหลืองชุบนิเกิล | ||
ฉนวน | ไฟเบอร์ | ||
แหวนซีล | ยางซิลิโคน | ||
ความทนทาน | 500 รอบ | ||
แรงบิดที่กระชับของการเชื่อมต่อ | 0.79-1.13N .m |
