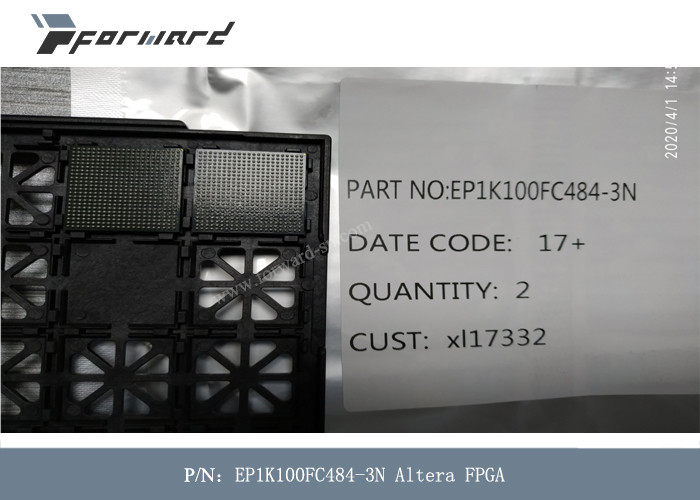

ชิ้นส่วนการบิน EP1K100FC484-3N จำนวนองค์ประกอบลอจิก 4992 LE

ชิ้นส่วนการบิน EP1K100FC484-3N จำนวนองค์ประกอบลอจิก 4992 LE

คำอธิบายของชิ้นส่วนการบิน:

อุปกรณ์ Altera® ACEX 1K นำเสนอสถาปัตยกรรมแบบ Die-Efficiency และต้นทุนต่ำโดยการรวมสถาปัตยกรรม Look-Up Table (LUT) เข้ากับ EABลอจิกที่ใช้ LUT มอบประสิทธิภาพและประสิทธิผลที่ดีที่สุดสำหรับเส้นทางข้อมูล รีจิสเตอร์เข้มข้น คณิตศาสตร์ หรือการออกแบบการประมวลผลสัญญาณดิจิตอล (DSP) ในขณะที่ EAB ใช้ RAM, ROM, dual-port RAM หรือเข้าก่อนออกก่อน (FIFO) ฟังก์ชั่น.องค์ประกอบเหล่านี้ทำให้ ACEX 1K เหมาะสำหรับฟังก์ชันลอจิกที่ซับซ้อนและฟังก์ชันหน่วยความจำ เช่น การประมวลผลสัญญาณดิจิทัล การจัดการเส้นทางข้อมูลแบบกว้าง การแปลงข้อมูลและไมโครคอนโทรลเลอร์ ตามที่จำเป็นในแอปพลิเคชันการสื่อสารประสิทธิภาพสูงขึ้นอยู่กับองค์ประกอบ CMOS SRAM ที่กำหนดค่าใหม่ได้ สถาปัตยกรรม ACEX 1K รวมคุณสมบัติทั้งหมดที่จำเป็นในการใช้เมกะฟังก์ชันของเกทอาร์เรย์ทั่วไป พร้อมด้วยจำนวนพินสูงเพื่อเปิดใช้งานส่วนต่อประสานที่มีประสิทธิภาพกับส่วนประกอบของระบบกระบวนการขั้นสูงและความต้องการแรงดันไฟฟ้าต่ำของแกน 2.5-V ทำให้อุปกรณ์ ACEX 1K สามารถตอบสนองความต้องการของแอพพลิเคชั่นต้นทุนต่ำ ปริมาณมาก ตั้งแต่โมเด็ม DSL ไปจนถึงสวิตช์ต้นทุนต่ำ

ความสามารถในการกำหนดค่าอุปกรณ์ ACEX 1K ใหม่ทำให้สามารถทดสอบได้อย่างสมบูรณ์ก่อนจัดส่ง และช่วยให้ผู้ออกแบบสามารถมุ่งเน้นไปที่การจำลองและการตรวจสอบการออกแบบความสามารถในการกำหนดค่าใหม่ของอุปกรณ์ ACEX 1K ช่วยลดการจัดการสินค้าคงคลังสำหรับการออกแบบเกทอาร์เรย์และทดสอบการสร้างเวกเตอร์สำหรับการครอบคลุมข้อผิดพลาด

คุณสมบัติของชิ้นส่วนการบิน:

■ อุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ (PLD) ให้การรวม system-on-a-programmable-chip (SOPC) ที่มีต้นทุนต่ำในอุปกรณ์เดียว

– อาร์เรย์ฝังตัวที่ได้รับการปรับปรุงสำหรับการใช้เมกะฟังก์ชัน เช่น หน่วยความจำที่มีประสิทธิภาพและฟังก์ชันลอจิกเฉพาะ

– ความสามารถสองพอร์ตที่มีความกว้างสูงสุด 16 บิตต่อบล็อกอาร์เรย์แบบฝังตัว (EAB)

– อาร์เรย์ลอจิกสำหรับฟังก์ชันลอจิกทั่วไป

■ ความหนาแน่นสูง

– 10,000 ถึง 100,000 ประตูทั่วไป (ดูตารางที่ 1)

– บิต RAM สูงสุด 49,152 (4,096 บิตต่อ EAB ซึ่งทั้งหมดนี้สามารถใช้ได้โดยไม่ลดความจุลอจิก)

■ สถาปัตยกรรมแบบตั้งโปรแกรมได้ซึ่งประหยัดต้นทุนสำหรับการใช้งานในปริมาณมาก

– กระบวนการปรับต้นทุนให้เหมาะสม

– โซลูชันต้นทุนต่ำสำหรับแอปพลิเคชันการสื่อสารประสิทธิภาพสูง

■ คุณสมบัติระดับระบบ

– พิน I/O MultiVoltTM สามารถขับเคลื่อนหรือขับเคลื่อนโดยอุปกรณ์ 2.5-V, 3.3-V หรือ 5.0-V

- การใช้พลังงานต่ำ

– ประสิทธิภาพ I/O แบบสองทิศทาง (เวลาในการตั้งค่า [tSU] และความล่าช้าของเอาต์พุตสัญญาณนาฬิกา [tCO]) สูงถึง 250 MHz

– เป็นไปตามข้อกำหนด PCI Local Bus ของส่วนประกอบต่อพ่วงที่เชื่อมต่อระหว่างกันแบบพิเศษ (PCI SIG) การแก้ไข 2.2 สำหรับการทำงาน 3.3-V ที่ 33 MHz หรือ 66 MHz

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
