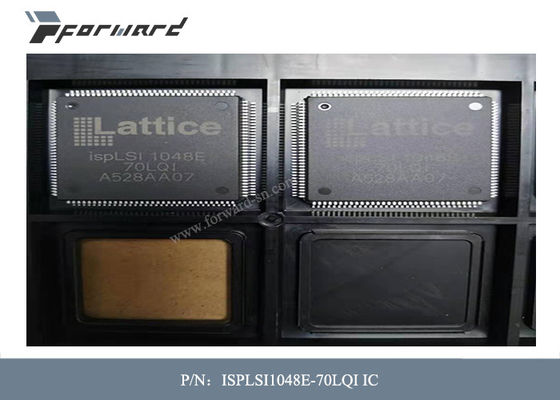

ชิ้นส่วนการบิน ISPLSI1048E-70LQI แรงดันไฟในการทำงาน 5 V

ชิ้นส่วนการบิน ISPLSI1048E-70LQI แรงดันไฟในการทำงาน 5 V

คำอธิบายของชิ้นส่วนการบิน:

ispLSI 1048E เป็นอุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ความหนาแน่นสูง ประกอบด้วย 288 รีจิสเตอร์, 96 พิน Universal I/O, 12 พินอินพุตเฉพาะ, พินอินพุตนาฬิกาเฉพาะ 4 พิน, พินอินพุต Global OE 2 พิน และ Global Routing Pool (GRP)GRP ให้การเชื่อมต่อที่สมบูรณ์แบบระหว่างองค์ประกอบเหล่านี้ทั้งหมด

ispLSI 1048E มีความสามารถในการตั้งโปรแกรมลอจิกในระบบแบบไม่ลบเลือน 5V รวมถึงการเชื่อมต่อระหว่างกันเพื่อให้ระบบที่กำหนดค่าใหม่ได้อย่างแท้จริงชุดการทำงานเหนือระดับของสถาปัตยกรรม ispLSI 1048 อุปกรณ์ ispLSI 1048E เพิ่มขาเปิดใช้เอาต์พุตโกลบอลใหม่สองขาและอินพุตเฉพาะเพิ่มเติมอีกสองอินพุต

หน่วยลอจิกพื้นฐานของอุปกรณ์ ispLSI 1048E คือ Generic Logic Block (GLB)GLB มีป้ายกำกับว่า A0, A1…F7 (ดูรูปที่ 1)อุปกรณ์ ispLSI 1048E มีทั้งหมด 48 GLBแต่ละ GLB มี 18 อินพุต อาร์เรย์ AND/OR/Exclusive OR ที่ตั้งโปรแกรมได้ และเอาต์พุต 4 เอาต์พุตที่สามารถกำหนดค่าให้เป็นแบบผสมหรือแบบลงทะเบียนอินพุตไปยัง GLB มาจาก GRP และอินพุตเฉพาะเอาต์พุต GLB ทั้งหมดจะนำกลับเข้าสู่ GRP เพื่อให้สามารถเชื่อมต่อกับอินพุตของ GLB อื่น ๆ บนอุปกรณ์ได้

คุณสมบัติของชิ้นส่วนการบิน:

• ลอจิกที่ตั้งโปรแกรมได้ความหนาแน่นสูง

— 8,000 PLD เกต — 96 พิน I/O, สิบสองอินพุตเฉพาะ

— 288 Registers — การเชื่อมต่อระหว่างกันทั่วโลกความเร็วสูง

— ช่องอินพุตกว้างสำหรับ Fast Counters, State Machines, Address Decoders เป็นต้น

— ขนาดบล็อกลอจิกขนาดเล็กสำหรับลอจิกแบบสุ่ม

— การทำงานและ Pin-out เข้ากันได้กับ ispLSI 1048C

• เทคโนโลยี E2CMOS® ประสิทธิภาพสูง

— fmax = 125 MHz ความถี่การทำงานสูงสุด

— tpd = 7.5 ns ความล่าช้าในการขยายพันธุ์

— อินพุตและเอาต์พุตที่เข้ากันได้กับ TTL

— ลบได้ด้วยไฟฟ้าและตั้งโปรแกรมใหม่ได้

— ไม่ลบเลือน

— ผ่านการทดสอบ 100% ณ เวลาที่ผลิต

• โปรแกรมในระบบ

— โปรแกรมในระบบ (ISP™) 5V เท่านั้น

— เพิ่มผลผลิตการผลิต ลดเวลาออกสู่ตลาด และปรับปรุงคุณภาพของผลิตภัณฑ์

— Reprogram อุปกรณ์บัดกรีสำหรับการสร้างต้นแบบที่เร็วขึ้น

• มอบความง่ายในการใช้งานและความเร็วของระบบที่รวดเร็วของ PLD พร้อมความหนาแน่นและความยืดหยุ่นของเกทอาร์เรย์ที่ตั้งโปรแกรมได้

— อุปกรณ์ที่ตั้งโปรแกรมได้อย่างสมบูรณ์สามารถรวมกาวลอจิกและการออกแบบที่มีโครงสร้างได้

— เพิ่มความสามารถในการล็อคพิน

— พินอินพุตนาฬิกาเฉพาะสี่พิน

— นาฬิกาซิงโครนัสและอะซิงโครนัส

— การควบคุมอัตรา Slew เอาต์พุตที่ตั้งโปรแกรมได้เพื่อลดเสียงรบกวนการสลับ

— ตำแหน่งพินที่ยืดหยุ่น

— Global Routing Pool ที่เพิ่มประสิทธิภาพให้การเชื่อมต่อระหว่างกันทั่วโลก

— ตัวเลือกแพ็คเกจไร้สารตะกั่ว

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
