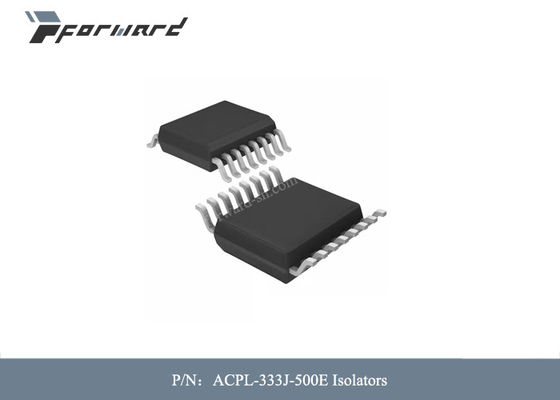

ชิ้นส่วนการบิน ACPL-333J-500E Toggle Switches Isolators Voltage Isolation 5000Vrms

ชิ้นส่วนการบิน ACPL-333J-500E Toggle Switches Isolators Voltage Isolation 5000Vrms



คำอธิบายของชิ้นส่วนการบิน:


ACPL-333J เป็นกระแสเอาต์พุตขั้นสูง 2.5 A ไดรเวอร์เกทอัจฉริยะที่ใช้งานง่าย ซึ่งทำให้การป้องกันข้อผิดพลาด IGBT VCE มีขนาดกะทัดรัด ราคาไม่แพง และง่ายต่อการติดตั้งคุณลักษณะต่างๆ เช่น การตรวจจับ VCE ในตัว, การล็อกเอาต์แรงดันไฟฟ้าต่ำ (UVLO), การปิด IGBT แบบ “อ่อน”, การป้อนกลับข้อผิดพลาดของคอลเลกเตอร์เปิดแบบแยก, การหนีบ Miller ที่ใช้งานอยู่ และการรีเซ็ตข้อผิดพลาดอัตโนมัติให้ความยืดหยุ่นในการออกแบบสูงสุดและการป้องกันวงจร

ACPL-333J มี LED AlGaAsLED เชื่อมต่อแบบออปติกกับวงจรรวมที่มีสเตจเอาท์พุตกำลังไฟACPL-333J เหมาะอย่างยิ่งสำหรับกำลังขับ IGBT และ MOSFET ที่ใช้ในแอปพลิเคชันอินเวอร์เตอร์ควบคุมมอเตอร์แรงดันและกระแสไฟฟ้าที่จ่ายโดยออปโตคัปเปลอร์เหล่านี้ทำให้เหมาะอย่างยิ่งสำหรับการขับ IGBT โดยตรงที่มีพิกัดสูงถึง 1200 V และ 150 A สำหรับ IGBT ที่มีพิกัดสูงกว่า สามารถใช้ ACPL-333J เพื่อขับเคลื่อนสเตจพลังงานแยกซึ่งขับเคลื่อนเกต IGBT .ACPL-333J มีแรงดันฉนวนเป็น VIORM = 1414 VPEAK

คุณสมบัติของชิ้นส่วนการบิน:

• 2.0 กระแสเอาต์พุตสูงสุดขั้นต่ำ

• ความล่าช้าในการแพร่กระจายสูงสุด 250 ns ในช่วงอุณหภูมิ

• 1.7A Active Miller Clamp ขาหนีบสั้นถึง VEE หากไม่ได้ใช้

• การตรวจจับความอิ่มตัว

• ภายใต้การป้องกันการล็อกเอาท์ด้วยแรงดันไฟฟ้า (UVLO) พร้อมฮิสเทอรีซิส

• ความคิดเห็นเกี่ยวกับความผิดพลาดของ Open Collector Isolated

• การปิด IGBT แบบ “นุ่มนวล”

• รีเซ็ตข้อผิดพลาดอัตโนมัติหลังจากเวลาปิดเสียงคงที่ โดยทั่วไปคือ 26 มิลลิวินาที

• มีจำหน่ายในแพ็คเกจ SO-16

• ความผิดเพี้ยนของความกว้างพัลส์สูงสุด 100 ns (PWD)

• 50 kV/µs การปฏิเสธโหมดร่วมขั้นต่ำ (CMR) ที่ VCM = 1500 V

• ICC(สูงสุด) < 5 mA กระแสไฟสูงสุด

• ช่วงการทำงานของ VCC กว้าง: 15 V ถึง 30 V เหนือช่วงอุณหภูมิ

• ช่วงอุณหภูมิการทำงานกว้าง: –40°C ถึง 105°C

• การอนุมัติด้านความปลอดภัย:

การอนุมัติ UL, 5,000 VRMS เป็นเวลา 1 นาที, การอนุมัติ CSA,

IEC/EN/DIN-EN 60747-5-5 การอนุมัติ VIORM = 1414 VPEAK

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
