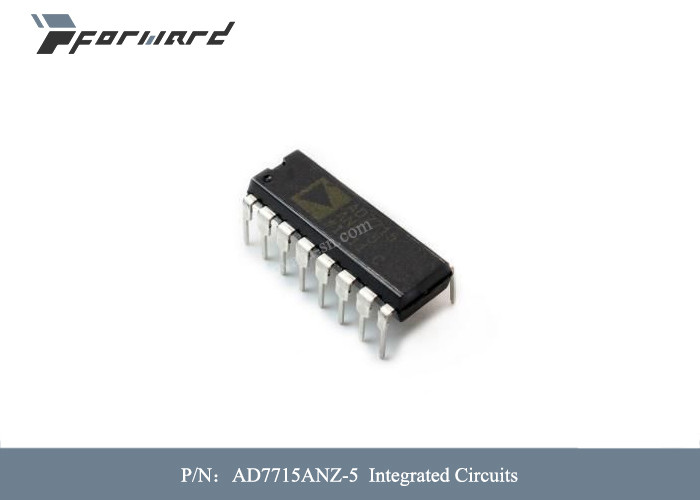

ชิ้นส่วนการบิน AD7715ANZ-5 วงจรรวม อุณหภูมิในการทำงาน -40°C ~ 85°C

ชิ้นส่วนการบิน AD7715ANZ-5 วงจรรวม อุณหภูมิในการทำงาน -40°C ~ 85°C

คำอธิบายของชิ้นส่วนการบิน:


AD7715 เป็นฟรอนท์เอนด์แบบอะนาล็อกที่สมบูรณ์แบบสำหรับการวัดความถี่ต่ำชิ้นส่วนสามารถรับสัญญาณอินพุตระดับต่ำได้โดยตรงจากทรานสดิวเซอร์และเอาต์พุตเป็นคำดิจิทัลแบบซีเรียลมันใช้เทคนิคการแปลง Σ-Δ เพื่อให้ได้ประสิทธิภาพสูงสุด 16 บิตโดยไม่มีรหัสขาดหายไปสัญญาณอินพุตถูกนำไปใช้กับส่วนหน้าอัตราขยายที่ตั้งโปรแกรมได้ที่เป็นกรรมสิทธิ์โดยอิงจากโมดูเลเตอร์แบบอะนาล็อกเอาต์พุตโมดูเลเตอร์ถูกประมวลผลโดยตัวกรองดิจิทัลบนชิปรอยบากแรกของตัวกรองดิจิทัลนี้สามารถตั้งโปรแกรมผ่านรีจิสเตอร์ควบคุมบนชิป ซึ่งช่วยให้สามารถปรับค่าคัตออฟตัวกรองและอัตราการอัปเดตเอาต์พุตได้

AD7715 มีอินพุตอะนาล็อกดิฟเฟอเรนเชียลและอินพุตอ้างอิงดิฟเฟอเรนเชียลทำงานจากแหล่งจ่ายเดียว (3 V หรือ 5 V)สามารถจัดการช่วงสัญญาณอินพุตยูนิโพลาร์ตั้งแต่ 0 mV ถึง 20 mV, 0 mV ถึง 80 mV, 0 V ถึง 1.25 V และ 0 V ถึง 2.5 V นอกจากนี้ยังสามารถจัดการช่วงสัญญาณอินพุตสองขั้วที่ ±20 mV, ±80 mV, ± 1.25 V และ ±2.5 V ช่วงสองขั้วเหล่านี้อ้างอิงถึงอินพุตเชิงลบของอินพุตอะนาล็อกดิฟเฟอเรนเชียลดังนั้น AD7715 จึงทำการปรับสภาพและแปลงสัญญาณทั้งหมดสำหรับระบบช่องสัญญาณเดียว

AD7715 เหมาะอย่างยิ่งสำหรับใช้ในสมาร์ท ไมโครคอนโทรลเลอร์ หรือระบบที่ใช้ DSPมีอินเทอร์เฟซแบบอนุกรมที่สามารถกำหนดค่าสำหรับการทำงานแบบสามสายสามารถกำหนดค่าการตั้งค่าเกน ขั้วสัญญาณ และการเลือกอัตราการอัพเดตได้ในซอฟต์แวร์โดยใช้พอร์ตอนุกรมอินพุตชิ้นส่วนประกอบด้วยตัวเลือกการสอบเทียบด้วยตนเองและการสอบเทียบระบบเพื่อขจัดข้อผิดพลาดเกนและออฟเซ็ตในตัวชิ้นส่วนเองหรือในระบบ

โครงสร้าง CMOS ช่วยให้มั่นใจได้ถึงการกระจายพลังงานที่ต่ำมาก และโหมดปิดเครื่องช่วยลดการใช้พลังงานขณะสแตนด์บายลงเหลือ 50 µW ตามปกติชิ้นส่วนนี้มีจำหน่ายในแพ็คเกจพลาสติกดูอัลอินไลน์ (PDIP) ขนาด 16 ลีด กว้าง 0.3 นิ้ว รวมถึงแพ็คเกจขนาดเล็ก (SOIC_W) กว้าง 16 ลีด 0.3 นิ้ว และแพ็คเกจ TSSOP 16 ลีด

คุณสมบัติของชิ้นส่วนการบิน:

• AD7715 ใช้กระแสไฟจ่ายรวมน้อยกว่า 450 µA ที่อุปกรณ์จ่ายไฟ 3 V และสัญญาณนาฬิกาหลัก 1 MHz จึงเหมาะอย่างยิ่งสำหรับการใช้งานในระบบที่ใช้พลังงานต่ำกระแสสแตนด์บายน้อยกว่า 10 µA
• อินพุตอัตราขยายที่ตั้งโปรแกรมได้ช่วยให้ AD7715 สามารถรับสัญญาณอินพุตได้โดยตรงจากสเตรนเกจหรือทรานสดิวเซอร์ซึ่งช่วยลดการปรับสภาพสัญญาณจำนวนมาก
• AD7715 เหมาะอย่างยิ่งสำหรับแอปพลิเคชันไมโครคอนโทรลเลอร์หรือตัวประมวลผล DSP ที่มีอินเทอร์เฟซแบบอนุกรมสามสายซึ่งช่วยลดจำนวนสายเชื่อมต่อระหว่างกันและลดจำนวนออปโตคัปเปลอร์ที่ต้องใช้ในระบบแยกชิ้นส่วนประกอบด้วยรีจิสเตอร์บนชิปซึ่งอนุญาตให้ซอฟต์แวร์ควบคุมอัตราการอัพเดตเอาต์พุต เกนอินพุต ขั้วสัญญาณ และโหมดการสอบเทียบ
• ชิ้นส่วนนี้มีข้อกำหนดด้านประสิทธิภาพการทำงานแบบคงที่ที่ยอดเยี่ยมด้วย 16 บิตที่ไม่มีรหัสขาดหาย ความแม่นยำ ±0.0015% และสัญญาณรบกวน rms ต่ำข้อผิดพลาดของเอ็นด์พอยต์และผลกระทบของอุณหภูมิที่แปรปรวนจะถูกกำจัดด้วยตัวเลือกการปรับเทียบบนชิป ซึ่งจะขจัดข้อผิดพลาดแบบสเกลศูนย์และสเกลเต็ม

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
