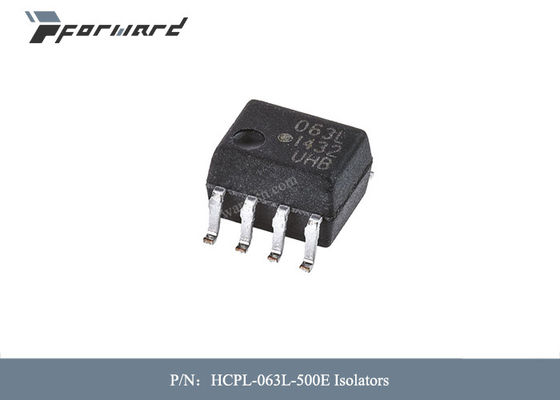

ชิ้นส่วนการบิน HCPL-063L-500E Isolators Voltage - Isolation 3750Vrms

ชิ้นส่วนการบิน HCPL-063L-500E Isolators Voltage - Isolation 3750Vrms


คำอธิบายของชิ้นส่วนการบิน:


HCPL-260L/060L/263L/063L เป็นเกทเชื่อมต่อแบบออปติกที่รวมไดโอดเปล่งแสง GaAsP และเครื่องตรวจจับภาพถ่ายอัตราขยายสูงในตัวอินพุตที่เปิดใช้งานช่วยให้สามารถตรวจจับเครื่องตรวจจับได้เอาต์พุตของ IC ของเครื่องตรวจจับคือทรานซิสเตอร์แบบหนีบ Schottky แบบเปิดแผงป้องกันภายในให้ข้อกำหนดเกี่ยวกับภูมิคุ้มกันชั่วคราวในโหมดทั่วไปที่รับประกันที่ 15 kV/µs ที่ 3.3V

การออกแบบที่เป็นเอกลักษณ์นี้ให้การแยกวงจร AC และ DC สูงสุดในขณะที่บรรลุความสามารถที่เข้ากันได้กับ LVTTL/LVCMOSรับประกันพารามิเตอร์การทำงานของออปโตคัปเปลอร์ AC และ DC ตั้งแต่ –40 °C ถึง +85 °C ช่วยให้ระบบทำงานได้อย่างไม่มีปัญหา

ออปโตคัปเปลอร์เหล่านี้เหมาะสำหรับการเชื่อมต่อลอจิกความเร็วสูง การบัฟเฟอร์อินพุต/เอาต์พุต เป็นตัวรับสายในสภาพแวดล้อมที่ตัวรับสายทั่วไปไม่สามารถทนได้ และแนะนำให้ใช้ในสภาพแวดล้อมที่มีพื้นดินสูงหรือมีสัญญาณรบกวน

คุณสมบัติของชิ้นส่วนการบิน:

• แรงดันไฟจ่ายคู่ 3.3V/5V

• การใช้พลังงานต่ำ

• 15 kV/µs ขั้นต่ำ Common Mode Rejection (CMR) ที่ VCM = 1000 V

• ความเร็วสูง: ทั่วไป 15 MBd

• รองรับ LVTTL/LVCMOS

• ความสามารถกระแสอินพุตต่ำ: 5 mA

• รับประกันประสิทธิภาพ AC และ DC ที่อุณหภูมิ: –40 °C ถึง +85 °C

• มีจำหน่ายใน 8-pin DIP, SOIC-8

• เอาต์พุตแบบ Strobable (เฉพาะผลิตภัณฑ์ช่องเดียว)

• การรับรองความปลอดภัย: UL, CSA, IEC/EN/DIN EN 60747-5-5

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
