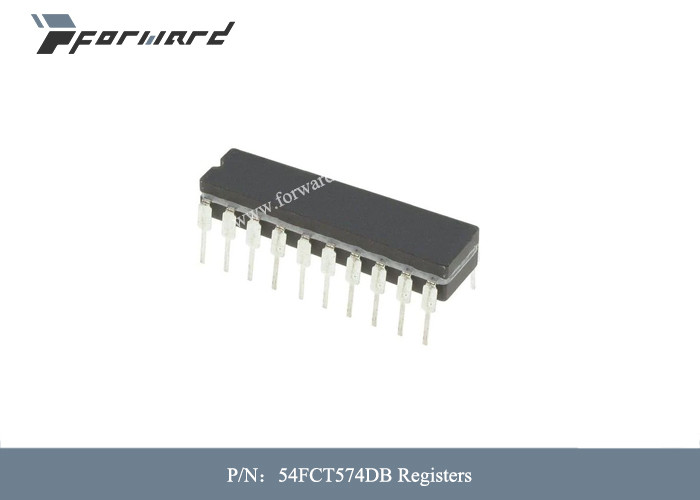

ชิ้นส่วนการบิน 54FCT574DB ลงทะเบียนเอาต์พุตปัจจุบันสูง, ต่ำ 15mA, 48mA

ชิ้นส่วนการบิน 54FCT574DB บันทึกกระแสเอาต์พุตสูง ต่ำ 15mA, 48mA

คำอธิบายของชิ้นส่วนการบิน:


FCT574T เป็นรีจิสเตอร์ 8 บิตที่สร้างขึ้นโดยใช้เทคโนโลยี dual metal CMOS ขั้นสูงรีจิสเตอร์เหล่านี้ประกอบด้วยฟลิปฟล็อปประเภท D แปดตัวพร้อมนาฬิกาทั่วไปที่บัฟเฟอร์และการควบคุมเอาต์พุต 3 สถานะที่บัฟเฟอร์เมื่ออินพุตเปิดใช้งานเอาต์พุต (OE) ต่ำ เอาต์พุตแปดตัวจะถูกเปิดใช้งานเมื่ออินพุต OE สูง เอาต์พุตจะอยู่ในสถานะอิมพีแดนซ์สูงข้อมูลอินพุตที่ตรงตามข้อกำหนดการตั้งค่าและเวลาพักของอินพุต D จะถูกถ่ายโอนไปยังเอาต์พุต Q บนการเปลี่ยนจากต่ำไปสูงของอินพุตสัญญาณนาฬิกา

คุณสมบัติของชิ้นส่วนการบิน:

• เกรด Std., A และ C

• การรั่วไหลของอินพุตและเอาต์พุตต่ำ ≤1µA (สูงสุด)

• ระดับพลังงาน CMOS

• ความเข้ากันได้ของอินพุตและเอาต์พุต True TTL:

– VOH = 3.3V (ประเภท)

– VOL = 0.3V (ประเภท)

• เอาต์พุตไดรฟ์สูง (-15mA IOH, 48mA IOL)

• ตรงหรือเกินกว่าข้อกำหนดมาตรฐาน JEDEC 18

• ผลิตภัณฑ์ทางการทหารสอดคล้องกับ MIL-STD-883, Class B และ DESC

รายการ (เครื่องหมายคู่)

• ปิดใช้งานเอาท์พุทอนุญาต "การแทรกสด"

• มีจำหน่ายในแพ็คเกจดังต่อไปนี้:

– อุตสาหกรรม: SOIC, QSOP

– การทหาร: CERDIP, LCC

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
