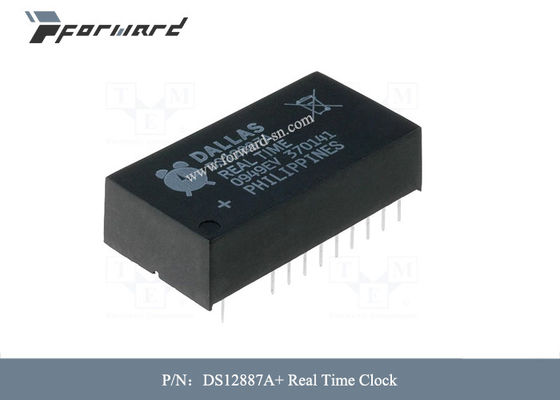

Aviation Parts DS12887A+ Real Time Clock หน่วยความจำ RTC ขนาด 114 บ

Aviation Parts DS12887A+ Real Time Clock หน่วยความจำ RTC ขนาด 114 บ

คำอธิบายของชิ้นส่วนการบิน:

นาฬิกาเรียลไทม์ (RTC) DS12885, DS12887 และ DS12C887 ได้รับการออกแบบมาเพื่อใช้แทน DS1285 และ DS1287 โดยตรงอุปกรณ์ดังกล่าวมีนาฬิกา/ปฏิทินตามเวลาจริง การเตือนเวลาหนึ่งวัน การขัดจังหวะแบบกำบังได้สามแบบที่มีเอาต์พุตการขัดจังหวะทั่วไป คลื่นสี่เหลี่ยมที่ตั้งโปรแกรมได้ และ 114 ไบต์ของ RAM แบบคงที่ที่สำรองแบตเตอรี่ (113 ไบต์ใน DS12C887 และ DS12C887A)DS12887 รวมคริสตัลควอตซ์และแหล่งพลังงานลิเธียมไว้ในแพ็คเกจ DIP แบบห่อหุ้ม 24 พินDS12C887 เพิ่มหนึ่งศตวรรษไบต์ที่ที่อยู่ 32hสำหรับอุปกรณ์ทั้งหมด วันที่สิ้นเดือนจะถูกปรับโดยอัตโนมัติสำหรับเดือนที่มีน้อยกว่า 31 วัน รวมถึงการแก้ไขสำหรับปีอธิกสุรทินอุปกรณ์ยังทำงานในรูปแบบ 24 ชั่วโมงหรือ 12 ชั่วโมงพร้อมไฟแสดงสถานะ AM/PMวงจรชดเชยอุณหภูมิที่มีความแม่นยำจะตรวจสอบสถานะของ VCCหากตรวจพบไฟหลักขัดข้อง อุปกรณ์จะเปลี่ยนไปใช้ไฟสำรองโดยอัตโนมัติแบตเตอรี่ลิเธียมเซลล์แบบเหรียญสามารถเชื่อมต่อกับขาอินพุต VBAT บน DS12885 เพื่อรักษาเวลาและวันที่ในการทำงานเมื่อไม่มีพลังงานหลักอุปกรณ์นี้เข้าถึงได้ผ่านอินเทอร์เฟซมัลติเพล็กซ์แบบไบต์ซึ่งรองรับทั้งโหมด Intel และ Motorola

คุณสมบัติของชิ้นส่วนการบิน:

* การแทนที่แบบ Drop-In สำหรับนาฬิกา/ปฏิทินของคอมพิวเตอร์ IBM AT

* RTC นับวินาที นาที ชั่วโมง วัน วันที่

เดือนและปีที่มีการชดเชยปีอธิกสุรทินจนถึงปี 2099

* การแทนเวลาไบนารีหรือ BCD

* นาฬิกา 12 ชั่วโมงหรือ 24 ชั่วโมงพร้อม AM และ PM ในโหมด 12 ชั่วโมง

* ตัวเลือกเวลาออมแสง

* เลือก Intel หรือ Motorola Bus Timing

* เชื่อมต่อกับซอฟต์แวร์เป็น 128 ตำแหน่ง RAM

* 14 ไบต์ของนาฬิกาและการควบคุมการลงทะเบียน

* 114 ไบต์สำหรับวัตถุประสงค์ทั่วไป, แรมสำรองแบตเตอรี่ (113 ไบต์ใน DS12C887 และ DS12C887A)

* ฟังก์ชั่นล้าง RAM (DS12885, DS12887A และ DS12C887A)

* อินเทอร์รัปต์เอาท์พุตพร้อมแฟล็กอินเทอร์รัปต์ที่สามารถปิดบังได้อย่างอิสระสามตัว

* ปลุกเวลาของวันหนึ่งครั้งต่อวินาทีถึงหนึ่งครั้งต่อวัน

* อัตราเป็นระยะตั้งแต่122μsถึง 500ms

* การตั้งค่าสถานะรอบการอัปเดตเมื่อสิ้นสุดนาฬิกา

* เอาต์พุตคลื่นสี่เหลี่ยมที่ตั้งโปรแกรมได้

* ตรวจจับไฟฟ้าขัดข้องอัตโนมัติและสลับวงจร

* แพ็คเกจเสริม PLCC Surface Mount 28 พินหรือ TQFP 32 พิน (DS12885)

* แพ็คเกจเสริม Encapsulated DIP (EDIP) พร้อมคริสตัลในตัวและแบตเตอรี่ (DS12887, DS12887A, DS12C887, DS12C887A)

* มีช่วงอุณหภูมิอุตสาหกรรมให้เลือก

* Underwriters Laboratory (UL) ได้รับการยอมรับ

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
