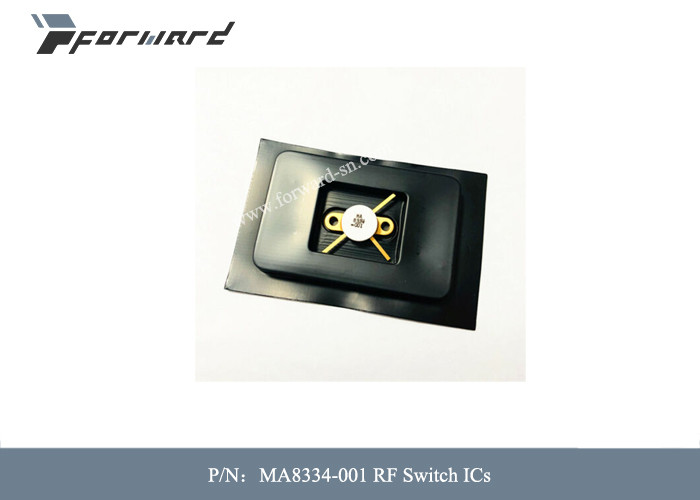

วงจรรวม RF Switch SPDT Aviation Parts MA8334-001 10MHz

                    ชิ้นส่วนการบิน MA8334-001 ไอซีสวิตช์ RF ความถี่ขั้นต่ำ 10 MHz

คำอธิบายของชิ้นส่วนการบิน:

โซลูชันเทคโนโลยี M/A-COM MA8334 Series ของโมดูลสวิตช์พลังงานสูงแบบ multi-throw เป็นอุปกรณ์ SPDT และ SP3T ที่ออกแบบมาสำหรับการใช้งานตั้งแต่ 10 MHz ถึง 1,000 MHzได้รับการออกแบบให้ทำงานด้วยกำลังไฟฟ้าเข้า 100 วัตต์ CW เข้าสู่โหลด 50 Ω โดยมีแหล่งสัญญาณ VSWR เล็กน้อยที่ 1.3:1โมดูลสวิตช์เหล่านี้สร้างขึ้นโดยใช้เทคโนโลยีไฮบริดขั้นสูงและใช้ชิปไดโอด PIN ที่ได้รับการปรับปรุงให้มีการสูญเสียต่ำและมีความน่าเชื่อถือสูง

โมดูลสวิตช์เหล่านี้ใช้ประโยชน์จากชิปไดโอด CERMACHIP™ PIN ของ M/A-COM Tech ซึ่งโดดเด่นด้วยความต้านทานความร้อนต่ำและการบิดเบือนระหว่างการมอดูเลตต่ำแอปพลิเคชันสำหรับโมดูลสวิตช์ MA8334 รวมถึงเสาอากาศ T/R กำลังตกกระทบ 100W และสวิตช์ความหลากหลายเงื่อนไขไบอัสโดยทั่วไปสำหรับการทำงานของสวิตช์เล็กน้อยคือ +50mA @ +1V สำหรับสภาวะสูญเสียต่ำ และ -100V @ 0 mA สำหรับการแยก

คุณสมบัติของชิ้นส่วนการบิน:

• ¨ การออกแบบไดโอดซีรีส์ SPDT และ SP3T
• ¨ Intermodulation Distortion ต่ำ 80 dBc
• ¨ กำลังไฟฟ้าเฉลี่ยสูง 100 วัตต์
• ¨ แบนด์วิธกว้าง 10 MHz ถึง 1,000 MHz
• ¨ การสูญเสียการแทรกต่ำ
• ¨ การแยกตัวสูง
• ¨ ได้มาตรฐาน RoHS

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
