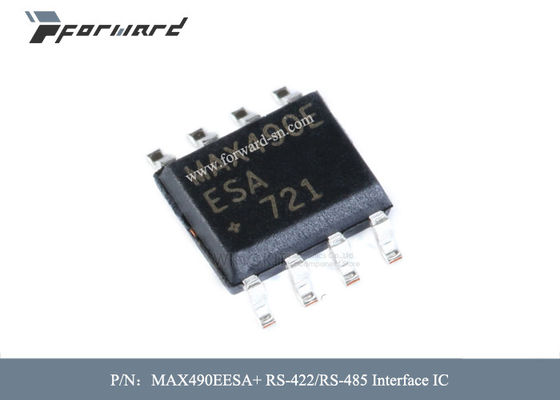

MAX490EESA+ RS-422 RS485 อินเตอร์เฟส IC การจ่ายแรงดัน - สูงสุด 5 V

ชิ้นส่วนการบิน MAX490EESA+ RS-422/RS-485 อินเตอร์เฟส IC แรงดันการจ่าย - สูงสุด 5 V

คำอธิบายของชิ้นส่วนการบิน:

MAX481E, MAX483E, MAX485E, MAX487E– MAX491E และ MAX1487E เป็นเครื่องรับส่งสัญญาณพลังงานต่ำสำหรับการสื่อสาร RS-485 และ RS-422 ในสภาพแวดล้อมที่เลวร้ายเอาต์พุตไดรเวอร์และอินพุตตัวรับแต่ละตัวได้รับการป้องกันจากแรงกระแทกแบบไฟฟ้าสถิต (ESD) ± 15kV โดยไม่ต้องปิดสลักชิ้นส่วนเหล่านี้ประกอบด้วยไดรเวอร์หนึ่งตัวและตัวรับสัญญาณหนึ่งตัวMAX483E, MAX487E, MAX488E และ MAX489E มีไดรเวอร์ที่ลดอัตราการสโลว์ที่ลด EMI และลดการสะท้อนที่เกิดจากสายเคเบิลที่ขาดอย่างไม่ถูกต้อง จึงทำให้สามารถรับส่งข้อมูลได้สูงสุด 250kbps โดยปราศจากข้อผิดพลาดอัตราการสโลว์ของไดรเวอร์ของ MAX481E, MAX485E, MAX490E, MAX491E และ MAX1487E ไม่จำกัด ทำให้สามารถส่งข้อมูลได้สูงสุด 2.5Mbps

ตัวรับส่งสัญญาณเหล่านี้ใช้กระแสไฟเพียง 120µA เมื่อไม่ได้โหลดหรือเมื่อโหลดจนเต็มโดยไดรเวอร์ที่ปิดใช้งาน (ดูคู่มือตัวเลือก)นอกจากนี้ MAX481E, MAX483E และ MAX487E ยังมีโหมดปิดกระแสไฟต่ำซึ่งใช้พลังงานเพียง 0.5µAชิ้นส่วนทั้งหมดทำงานจากแหล่งจ่าย +5V เดียว

ไดรเวอร์ถูกจำกัดกระแสลัดวงจร และได้รับการป้องกันการกระจายพลังงานมากเกินไปโดยวงจรปิดระบายความร้อนที่ทำให้เอาต์พุตอยู่ในสถานะอิมพีแดนซ์สูงอินพุตตัวรับสัญญาณมีคุณสมบัติป้องกันข้อผิดพลาดที่รับประกันเอาต์พุตลอจิกสูงหากอินพุตเปิดวงจร

MAX487E และ MAX1487E มีอิมพีแดนซ์อินพุตรีซีฟเวอร์หน่วยไตรมาสต่อหน่วยโหลด ทำให้สามารถรับทรานซีฟเวอร์ได้สูงสุด 128 ตัวบนบัสMAX488E–MAX491E ได้รับการออกแบบมาสำหรับการสื่อสารแบบฟูลดูเพล็กซ์ ในขณะที่ MAX481E, MAX483E, MAX485E, MAX487E และ MAX1487E ได้รับการออกแบบมาสำหรับการใช้งานแบบฮาล์ฟดูเพล็กซ์สำหรับแอปพลิเคชันที่ไม่ไวต่อ ESD โปรดดู MAX481, MAX483, MAX485, MAX487–MAX491 และ MAX1487 ที่เข้ากันได้กับฟังก์ชัน pinand

คุณสมบัติของชิ้นส่วนการบิน:

• * สำหรับการใช้งานที่ทนต่อความผิดพลาด
• MAX3430: ±80V ป้องกันความผิดพลาด, ไม่ปลอดภัย, 1/4
• โหลดหน่วย, +3.3V, เครื่องรับส่งสัญญาณ RS-485
• MAX3440E–MAX3444E: ±15kV ป้องกัน ESD,
• ±60V ป้องกันความผิดพลาด, 10Mbps, ไม่ปลอดภัย,
• เครื่องรับส่งสัญญาณ RS-485/J1708
• * สำหรับการใช้งานที่มีพื้นที่จำกัด
• MAX3460–MAX3464: +5V, ไม่ปลอดภัย, 20Mbps,
• เครื่องรับส่งสัญญาณ Profibus RS-485/RS-422
• MAX3362: +3.3V, ความเร็วสูง, RS-485/RS-422
• ตัวรับส่งสัญญาณในแพ็คเกจ SOT23
• MAX3280E–MAX3284E: ±15kV ป้องกัน ESD,
• 52Mbps, +3V ถึง +5.5V, SOT23, RS-485/RS-422,
• เครื่องรับ Fail-Safe ที่แท้จริง
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• เครื่องส่งสัญญาณ SOT23, RS-485/RS-422
• * สำหรับแอปพลิเคชั่นรับส่งสัญญาณหลายตัว
• MAX3030E–MAX3033E: ±15kV ป้องกัน ESD,
• +3.3V, ทรานสมิตเตอร์ Quad RS-422
• * สำหรับแอปพลิเคชันที่ไม่ปลอดภัย
• MAX3080–MAX3089: ไม่ปลอดภัย ความเร็วสูง
• (10Mbps), Slew-Rate-Limited RS-485/RS-422
• เครื่องรับส่งสัญญาณ
• * สำหรับการใช้งานแรงดันต่ำ
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: กำลังไฟ +3.3V, ±15kV
• ป้องกัน ESD, 12Mbps, Slew-Rate-Limited,
• ตัวรับส่งสัญญาณ True RS-485/RS-422

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
