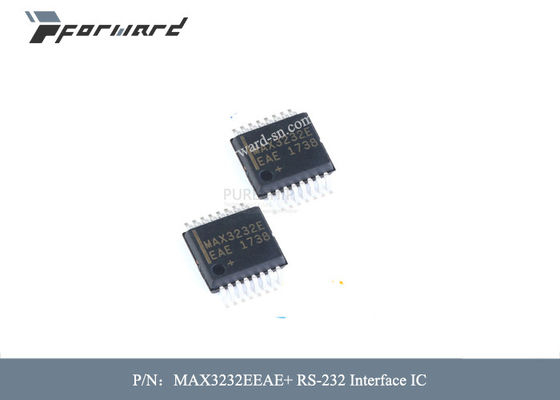

MAX3232EEAE+ RS-232 อินเตอร์เฟสชิ้นส่วนการบิน IC การจ่ายแรงดัน - สูงสุด 5.5 V

ชิ้นส่วนการบิน MAX3232EEAE+ อินเตอร์เฟส RS-232 IC การจ่ายแรงดัน - สูงสุด 5.5 V

คำอธิบายของชิ้นส่วนการบิน:

MAX3222E/MAX3232E/MAX3237E/MAX3241E/ MAX3246E +3.0V-powered EIA/TIA-232 และ V.28/V.24 อุปกรณ์อินเทอร์เฟซการสื่อสารมีการใช้พลังงานต่ำ ความสามารถด้านอัตราข้อมูลสูง และการปลดปล่อยไฟฟ้าสถิต (ESD) ที่ได้รับการปรับปรุง การป้องกันโครงสร้าง ESD ที่ได้รับการปรับปรุงปกป้องเอาต์พุตของเครื่องส่งสัญญาณและอินพุตเครื่องรับทั้งหมดถึง ±15kV โดยใช้ IEC 1000-4-2 Air-Gap Discharge, ±8kV โดยใช้ IEC 1000-4-2 Contact Discharge (±9kV สำหรับ MAX3246E) และ ±15kV โดยใช้ Human โมเดลร่างกายพินลอจิกและรีซีฟเวอร์ I/O ของ MAX3237E ได้รับการปกป้องตามมาตรฐานข้างต้น ในขณะที่พินเอาท์พุตทรานสมิตเตอร์ได้รับการปกป้องถึง ±15kV โดยใช้แบบจำลองร่างกายมนุษย์

สเตจเอาต์พุตทรานสมิตเตอร์แบบ dropout ต่ำที่เป็นกรรมสิทธิ์เฉพาะมอบประสิทธิภาพ RS-232 ที่แท้จริงจากแหล่งจ่ายไฟ +3.0V ถึง +5.5V โดยใช้ปั๊มชาร์จคู่ภายในปั๊มชาร์จต้องการตัวเก็บประจุขนาดเล็ก 0.1μF สี่ตัวสำหรับการทำงานจากแหล่งจ่าย +3.3Vอุปกรณ์แต่ละชิ้นรับประกันการทำงานที่อัตราข้อมูล 250kbps ในขณะที่รักษาระดับเอาต์พุต RS-232MAX3237E รับประกันการทำงานที่ 250kbps ในโหมดการทำงานปกติและ 1Mbps ในโหมดการทำงาน MegaBaud™ ในขณะที่รักษาระดับเอาต์พุตที่สอดคล้องกับ RS-232

MAX3222E/MAX3232E มีตัวรับ 2 ตัวและตัวส่ง 2 ตัวMAX3222E มีโหมดปิดเครื่อง 1μA ที่ช่วยลดการใช้พลังงานในระบบพกพาที่ใช้พลังงานจากแบตเตอรี่เครื่องรับ MAX3222E ยังคงทำงานอยู่ในโหมดปิด ทำให้สามารถตรวจสอบอุปกรณ์ภายนอกได้ในขณะที่ใช้กระแสไฟเพียง 1μAMAX3222E และ MAX3232E เป็นพิน แพ็คเกจ และใช้งานได้กับมาตรฐานอุตสาหกรรม MAX242 และ MAX232 ตามลำดับ

MAX3241E/MAX3246E เป็นพอร์ตอนุกรมที่สมบูรณ์ (ไดรเวอร์สามตัว/ตัวรับสัญญาณห้าตัว) ออกแบบมาสำหรับคอมพิวเตอร์โน้ตบุ๊กและโน้ตบุ๊กย่อยMAX3237E (ห้าตัวขับ/ตัวรับสามตัว) เหมาะอย่างยิ่งสำหรับการใช้งานต่อพ่วงที่ต้องการการถ่ายโอนข้อมูลที่รวดเร็วอุปกรณ์เหล่านี้มีโหมดปิดเครื่องที่ตัวรับทั้งหมดยังคงทำงานอยู่ ในขณะที่กินไฟเพียง 1μA (MAX3241E/MAX3246E) หรือ 10nA (MAX3237E)

MAX3222E, MAX3232E และ MAX3241E มีจำหน่ายในแพ็คเกจ SO, SSOP, TQFN และ TSSOP ที่ประหยัดพื้นที่MAX3237E มีให้ในแพ็คเกจ SSOPMAX3246E นำเสนอในแพ็คเกจ 6 x 6 UCSP™ ขนาดเล็กพิเศษ

คุณสมบัติของชิ้นส่วนการบิน:

• สำหรับการใช้งานที่มีพื้นที่จำกัด
• • MAX3228E/MAX3229E: ±15kV ป้องกัน ESD,
• +2.5V ถึง +5.5V, เครื่องรับส่งสัญญาณ RS-232 ใน UCSP
• สำหรับการใช้งานแรงดันต่ำหรือสายเคเบิลข้อมูล
• • MAX3380E/MAX3381E: +2.35V ถึง +5.5V, 1μA,
• 2Tx/2Rx, เครื่องรับส่งสัญญาณ RS-232 ที่มี ±15kV
• • I/O ที่ป้องกันด้วย ESD และลอจิกพิน

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
