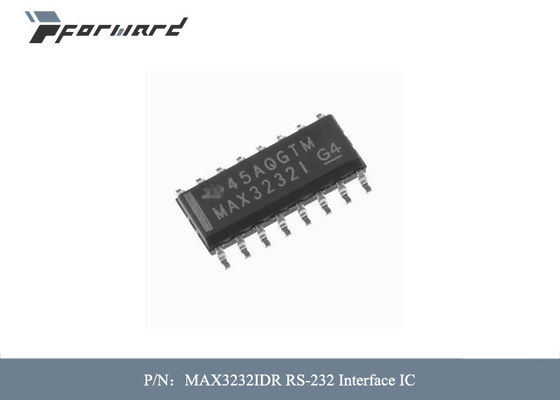

MAX3232IDR RS-232 อินเตอร์เฟส IC การจ่ายแรงดัน - สูงสุด 5.5 V

ชิ้นส่วนการบิน MAX3232IDR RS-232 อินเตอร์เฟส IC การจ่ายแรงดัน - สูงสุด 5.5 V

คำอธิบายของชิ้นส่วนการบิน:

อุปกรณ์ MAX3232 ประกอบด้วยตัวขับสายสองตัว ตัวรับสายสองตัว และวงจรปั๊มชาร์จคู่ที่มีขั้วป้องกัน ESD ±15-kV เข้ากับขั้ว (ขั้วเชื่อมต่อพอร์ตอนุกรม รวมถึง GND)อุปกรณ์นี้เป็นไปตามข้อกำหนดของ TIA/EIA-232- F และมีส่วนติดต่อทางไฟฟ้าระหว่างตัวควบคุมการสื่อสารแบบอะซิงโครนัสและขั้วต่อพอร์ตอนุกรมปั๊มชาร์จและตัวเก็บประจุภายนอกขนาดเล็กสี่ตัวช่วยให้ทำงานจากแหล่งจ่าย 3-V ถึง 5.5-V เดียวอุปกรณ์ทำงานที่อัตราการส่งสัญญาณข้อมูลสูงสุด 250 kbit/s และอัตราการสโลว์เอาต์พุตไดรเวอร์สูงสุด 30-V/μs

คุณสมบัติของชิ้นส่วนการบิน:

• • การป้องกัน esd ของ RS-232 Bus-terminal เกิน
• ±15 kV โดยใช้แบบจำลองร่างกายมนุษย์ (HBM)
• • ตรงหรือเกินกว่าข้อกำหนดของ TIA/
• มาตรฐาน EIA-232-F และ ITU V.28
• • ทำงานร่วมกับแหล่งจ่าย VCC 3-V ถึง 5.5-V
• • ทำงานได้ถึง 250 กิโลบิต/วินาที
• • ไดรเวอร์สองตัวและตัวรับสองตัว
• • กระแสไฟต่ำ: 300 μA โดยทั่วไป
• • ตัวเก็บประจุภายนอก: 4 × 0.1 μF
• • ยอมรับอินพุตลอจิก 5-V พร้อมแหล่งจ่ายไฟ 3.3-V
• • อุปกรณ์อื่นที่เข้ากันได้กับเทอร์มินัลความเร็วสูง (1 Mbit/s)
• – SN65C3232 (–40°C ถึง 85°C)
• – SN75C3232 (0°C ถึง 70°C)

ข้อมูลจำเพาะของชิ้นส่วนการบิน:
