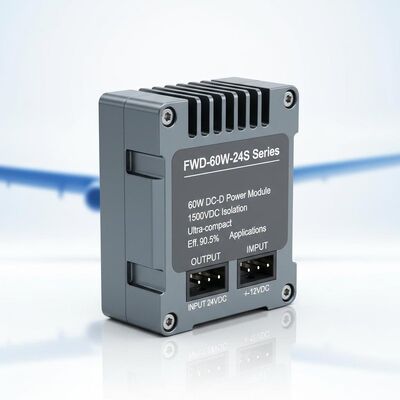

FWD-60W-24S ซีรีส์ 60W DC-DC Power Module ด้วย 1500VDC Isolation, ขนาดขนาดเล็กมากและประสิทธิภาพสูง 90.5% สําหรับการใช้งานด้านการบิน
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Forward |
| หมายเลขรุ่น | FWD-60W-24S ซีรี่ส์ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | แอล/C,ที/ที |
| สามารถในการผลิต | 10,000/ปี |
รายละเอียดสินค้า
| อินพุต (VDC) | 9~40V | ขนาด | 35.4 × 25.1 × 12.7 มม |
|---|---|---|---|
| วงจรอุณหภูมิ | -55~ + 125℃ , 10 ครั้ง | น้ำหนัก | 31ก |
| วิธีการทำความเย็น | การพาความร้อน, การระบายความร้อนด้วยอากาศบังคับ, การนำ | การป้องกัน | ป้องกันความชื้น, ป้องกันละอองเกลือ, ป้องกันเชื้อรา |
| เน้น | 1500VDC โมดูลพลังงาน DC-DC,โมดูลพลังงาน DC-DC ขนาดกะทัดรัดพิเศษ,โมดูลพลังงาน DC-DC สําหรับการใช้งานด้านการบิน |
||
รายละเอียดสินค้า

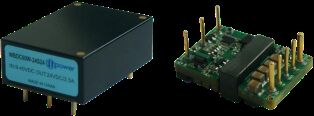

โมดูลเพาเวอร์ DC-DC ซีรีส์ FWD-60W-24S 60W
โมดูลเพาเวอร์ DC-DC ซีรีส์ FWD-60W-24S 1/16 BRICK POWER SERIES 60W พร้อมการแยก 1500VDC และการออกแบบที่กะทัดรัดเป็นพิเศษสำหรับการใช้งานด้านการบินที่ต้องการ
คุณสมบัติหลัก
- ประสิทธิภาพสูง: 90.5%
- กำลังขับสูงสุด: สูงสุด 60W
- การแยกอินพุต/เอาต์พุต: 1500VDC
- ขนาดกะทัดรัดเป็นพิเศษ: 35.4 × 25.1 × 12.7 มม.
- ความน่าเชื่อถือสูง: ไม่มีตัวเก็บประจุอิเล็กโทรไลต์อลูมิเนียมและแทนทาลัมภายใน
- การป้องกันกระแสเกิน, แรงดันเกิน และไฟฟ้าลัดวงจร
- การใช้งาน: ระบบควบคุมอุตสาหกรรม, เรดาร์, ระบบควบคุมการยิง, ระบบที่ติดตั้งบนขีปนาวุธ, ระบบสื่อสาร
ข้อมูลจำเพาะรุ่น
| รุ่น | อินพุต (VDC) | เอาต์พุต (VDC) | กระแสเอาต์พุต | Ripple Vp-p | ประสิทธิภาพ | ขนาด |
|---|---|---|---|---|---|---|
| WBDC60W-24S3R3 | 9-40V | 3.3V | 12A | 80mV | 87.5% | 35.4*25.1*12.7 |
| WBDC60W-24S05 | 9-40V | 5V | 12A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-24S06 | 9-40V | 6V | 10A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-24S08 | 9-40V | 8V | 7.5A | 100mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S12 | 9-40V | 12V | 5A | 100mV | 90.5% | 35.4*25.1*12.7 |
| WBDC60W-24S15 | 9-40V | 15V | 4A | 100mV | 90% | 35.4*25.1*12.7 |
| WBDC60W-245S24 | 9-40V | 24V | 2.5A | 100mV | 88.5% | 35.4*25.1*12.7 |
| WBDC60W-24S28 | 9-40V | 28V | 2.14A | 100mV | 88.5% | 35.4*25.1*12.7 |
| WBDC60W-24S32 | 9-40V | 32V | 1.87A | 200mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S36 | 9-40V | 36V | 1.66A | 200mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S48 | 9-40V | 48V | 1.25A | 200mV | 88.5% | 35.4*25.1*12.7 |
ข้อมูลทั้งหมดทดสอบที่ +25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น ภายใต้แรงดันอินพุต/เอาต์พุตที่กำหนด โหลดเต็ม และโหลดแบบตัวต้านทานล้วน
ติดต่อเราสำหรับข้อกำหนดแรงดันเอาต์พุตที่กำหนดเอง
รุ่นที่มีส่วนต่อท้าย "N" หมายถึงลอจิกเชิงลบ การกำหนดค่าแบบหน้าแปลน-R
กฎการตั้งชื่อส่วนต่อท้ายบวก-M (-55 องศาเปิดใช้งาน): N-R-M
ติดต่อเราสำหรับข้อกำหนดแรงดันเอาต์พุตที่กำหนดเอง
รุ่นที่มีส่วนต่อท้าย "N" หมายถึงลอจิกเชิงลบ การกำหนดค่าแบบหน้าแปลน-R
กฎการตั้งชื่อส่วนต่อท้ายบวก-M (-55 องศาเปิดใช้งาน): N-R-M
พารามิเตอร์อินพุต
| พารามิเตอร์อินพุต | หมายเหตุ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|---|
| ช่วงแรงดันอินพุต | 24Vin | 9 | 24 | 40 | VDC |
| แรงดันกระชากอินพุต | ชั่วขณะ (1s) | 50 | VDC | ||
| แรงดันเปิด | 7.6 | 8.2 | 9 | VDC | |
| แรงดันปิด | 6.7 | 7 | 8 | VDC | |
| กระแสอินพุตขณะไม่มีโหลด | เอาต์พุตไม่มีโหลด 24Vin | 65 | mA | ||
| การกรองอินพุต/เอาต์พุต | π Type | หลายระดับ | |||
| ลอจิกเปิดใช้งาน | ลอจิกเชิงบวก: เปิดเครื่อง (ขาเปิดใช้งานเปิดอยู่), ปิดเครื่อง (ขาเปิดใช้งานลัดวงจร) ลอจิกเชิงลบ: ปิดเครื่อง (ขาเปิดใช้งานเปิดอยู่), เปิดเครื่อง (ขาเปิดใช้งานลัดวงจร) |
ข้อมูลจำเพาะทั่วไป
| ข้อมูลจำเพาะทั่วไป | หมายเหตุ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|---|
| แรงดันแยกอินพุต/เอาต์พุต | 1500 | VDC | |||
| แรงดันแยกอินพุต/โครงเครื่อง | 1500 | VDC | |||
| แรงดันแยกเอาต์พุต/โครงเครื่อง | 500 | VDC | |||
| ความต้านทานฉนวน | DC500V | 100 | MΩ | ||
| ความถี่สวิตชิ่ง | 240 | 330 | 350 | kHz | |
| อุณหภูมิใช้งาน | -40 | 100 | °C | ||
| อุณหภูมิเก็บรักษา | -55 | 125 | °C | ||
| การป้องกัน | ป้องกันความชื้น, ป้องกันละอองเกลือ, ป้องกันเชื้อรา | ||||
| ขนาด | 35.4 * 25.1 * 12.7 | มม. | |||
| วิธีการระบายความร้อน | การพาความร้อน, การระบายความร้อนด้วยอากาศบังคับ, การนำความร้อน | ||||
| น้ำหนัก | 31 | กรัม |
มาตรฐานการทดสอบการเลือก
| รายการทดสอบ | วิธีการ | เงื่อนไขการทดสอบ | เกรดอุตสาหกรรม | เกรด |
|---|---|---|---|---|
| การตรวจสอบด้วยสายตาภายใน | GJB548B, 2017.1 | 100% | 100% | |
| การเก็บรักษาที่อุณหภูมิสูง | GJB150.3A | +125°C, 48 ชม. | 100% | |
| การเก็บรักษาที่อุณหภูมิต่ำ | GJB150.3A | -55°C, 48 ชม. | 100% | |
| การหมุนเวียนอุณหภูมิ | GJB548B, 1010.1 | -55～+125°C, 10 ครั้ง | 100% | |
| การทดสอบแรงดันไฟฟ้าปานกลาง | - | Tc = +25°C | 100% | |
| การเผาไหม้ | Tc = +85°C, 48 ชม. | การสุ่มตรวจ | 100% | |
| การทดสอบไฟฟ้าขั้นสุดท้าย | ข้อมูลจำเพาะผลิตภัณฑ์ | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| การตรวจสอบด้วยสายตาภายนอก | GJB548B, 2009.1 | 100% | 100% |
ขนาดทางกายภาพ
ขนาด: 33.2 มม. (ยาว) × 22.8 มม. (กว้าง) × 9.1 มม. (สูง)
การกำหนดค่าพิน
| พิน | สัญลักษณ์ | ฟังก์ชัน |
|---|---|---|
| 1 | Vi- | อินพุต ลบ |
| 2 | EN | จุดควบคุม |
| 3 | Vi+ | อินพุต บวก |
| 4 | Vo+ | เอาต์พุต บวก |
| 5 | S+ | จุดวัดแรงดันบวก |
| 6 | Trim | จุดปรับแรงดัน |
| 7 | S- | จุดวัดแรงดันลบ |
| 8 | Vo- | เอาต์พุต ลบ |
