FWD-2.0 RK3588 บอร์ดประมวลผลภาพพร้อมการเข้ารหัสวิดีโอ 8K 6 TOPS NPU และอินพุตวิดีโอ Dual-Channel สำหรับกล้องอินฟราเรด
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Forward |
| หมายเลขรุ่น | FWD-2.0 RK3588 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 10,000/ปี |
รายละเอียดสินค้า
| เน้น | บอร์ดประมวลภาพ RK3588 บอร์ดโค้ดวิดีโอ 8K บอร์ดเข้าวิดีโอกล้องอินฟราเรด,8K video encoding board,infrared camera video input board |
||
|---|---|---|---|
รายละเอียดสินค้า
FWD-2.0 RK3588 บอร์ดประมวลผลภาพที่คุ้มค่า
บอร์ดประมวลผลภาพแบบฝังสำหรับกล้องอินฟราเรด/ตัวสร้างภาพความร้อน
ภาพรวมผลิตภัณฑ์

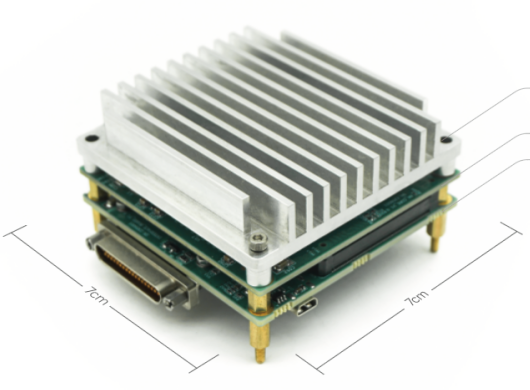

บอร์ดประมวลผลภาพแบบฝังนี้มีขนาด 70×70×17 มม. และประกอบด้วยบอร์ดหลักโปรเซสเซอร์หลัก (SOM) และบอร์ดผู้ให้บริการประมวลผลภาพ บอร์ดหลักมีโปรเซสเซอร์ RK3588 ระดับเรือธงของ Rockchip ที่สร้างขึ้นบนกระบวนการ LP ขนาด 8 นาโนเมตร พร้อมด้วยซีพียูแบบ octa-core 64 บิตที่ใช้สถาปัตยกรรม Cortex-A76+A55 และความถี่หลักสูงถึง 2.4GHz โดยผสานรวม AI NPU ที่สามารถส่งมอบพลังการประมวลผล 6 TOPS และสนับสนุนเฟรมเวิร์กการเรียนรู้เชิงลึกกระแสหลัก
บอร์ดรวมอินพุตสองช่องสัญญาณสำหรับวิดีโอดิจิทัล SDI และวิดีโออะนาล็อก PAL ในขณะที่รองรับทั้งวิดีโอ SDI และเอาต์พุตวิดีโอเครือข่าย เมื่อติดตั้งอินเทอร์เฟซการสื่อสารออนบอร์ดที่หลากหลาย ช่วยให้สามารถรับส่งข้อมูลวิดีโอได้อย่างเสถียรและมีประสิทธิภาพสำหรับระบบวิชันซิสเต็มแบบฝังประสิทธิภาพสูง ผลิตภัณฑ์ได้เสร็จสิ้นการปรับไดรเวอร์หลักภายใต้สภาพแวดล้อม Linux (Ubuntu RootFS) ซึ่งช่วยให้สามารถพัฒนาเลเยอร์แอปพลิเคชันได้โดยตรง
การใช้งาน
ด้วยการปรับใช้แอปพลิเคชันหรือโปรแกรมซอฟต์แวร์อัลกอริธึมที่หลากหลาย บอร์ดประมวลผลภาพนี้ทำหน้าที่เป็นส่วนประกอบหลักที่รวมอยู่ในอุปกรณ์ เช่น ผู้ค้นหา พ็อด และไม้กันสั่นออปโตอิเล็กทรอนิกส์ ซึ่งอำนวยความสะดวกในการสังเกตเป้าหมาย การเล็ง และการลาดตระเวน
คุณสมบัติที่สำคัญ
- การจับภาพวิดีโอดิจิตอล SDI:พร้อมกับความสามารถในการจับสัญญาณวิดีโอดิจิตอล SDI
- การจับภาพวิดีโออะนาล็อก PAL:มาพร้อมกับความสามารถในการจับสัญญาณวิดีโออะนาล็อก PAL
- การสื่อสารแบบอนุกรม:พร้อมกับความสามารถในการสื่อสารแบบอนุกรม
- การสื่อสารผ่านเครือข่าย:พร้อมกับความสามารถในการสื่อสารผ่านเครือข่าย
- อินเทอร์เฟซและการขยาย Type-C:มีอินเทอร์เฟซ Type-C รองรับ USB 3.1 และส่วนขยายอุปกรณ์ต่อพ่วงสำหรับการทำงานของระบบเดสก์ท็อป
- เอาต์พุต HDMI:พร้อมกับความสามารถในการส่งสัญญาณ HDMI
- สภาพแวดล้อมรันไทม์การอนุมาน AI:สภาพแวดล้อมรันไทม์การอนุมาน AI ในตัวพร้อมสถาปัตยกรรมไตรคอร์และพลังการประมวลผล 6 TOPS รองรับความแม่นยำของข้อมูลที่หลากหลาย รวมถึง INT4, INT8, INT16, FP16, BF16 และ TF32
- การเข้ารหัสวิดีโอ:รองรับการเข้ารหัสวิดีโอในรูปแบบเช่น H.265 และ H.264
การกำหนดค่าฮาร์ดแวร์หลัก
| การกำหนดค่า | ข้อมูลจำเพาะ |
|---|---|
| ซีพียู | Rockchip RK3588: สถาปัตยกรรม Octa-core 64 บิตขนาดใหญ่ (4x Cortex-A76 + 4x Cortex-A55) |
| เอ็นพียู | พลังประมวลผล 6 TOPS สถาปัตยกรรม Triple-Core รองรับ INT4/INT8/INT16/FP16/BF16/TF32 |
| จีพียู | ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, โมดูลเร่งความเร็วภาพ 2D ประสิทธิภาพสูงแบบฝัง |
| มัลติมีเดีย | รองรับการถอดรหัสวิดีโอ H.265/H.264/AV1/VP9/AVS2 สูงสุด 8K@60FPS; รองรับการเข้ารหัสวิดีโอ H.264/H.265 สูงสุด 8K@30FPS |
| แรม | 8GB LPDDR4X |
| ที่เก็บข้อมูลในตัว | 64GB eMMC |
| ขยายพื้นที่เก็บข้อมูล | ช่องเสียบการ์ด SD มาตรฐาน รองรับสูงสุด 128GB |
| อินเตอร์เฟซความเร็วสูง | รองรับ PCIe 3.0 / PCIe 2.0 / Type-C / USB 3.1 / USB 2.0 |
อินเทอร์เฟซฮาร์ดแวร์
| อินเทอร์เฟซ | ข้อมูลจำเพาะ | คำอธิบาย |
|---|---|---|
| พาวเวอร์ซัพพลาย | กระแสตรง 12V ±1V | กระแสไฟทำงานสูงสุด 1.2A การใช้งานทั่วไปประมาณ 0.5A; จ่ายผ่านขั้วต่อขนาดเล็ก |
| อินพุตวิดีโอ | 1* เอสดีไอ | อินพุตวิดีโอดิจิตอล ความละเอียดสูงสุด 1920x1080 ที่ 60 fps โดยใช้ตัวเชื่อมต่อ RF ประเภท MCX |
| อินพุตวิดีโอ | 1* เพื่อน | อินพุตวิดีโออะนาล็อก 720x576 @ 25fps โดยใช้ตัวเชื่อมต่อ RF ประเภท MCX |
| อินพุตวิดีโอ | 1 * เอสดีไอ | 3G-SDI, HD-SDI |
| เอาท์พุทวิดีโอ | 2 * HDMI | ไมโครอินเทอร์เฟซ |
| อินเทอร์เน็ต | 1 * อีเธอร์เน็ต | พอร์ตอีเทอร์เน็ตแบบ Gigabit auto-negotiating โดยใช้ตัวเชื่อมต่อ 1.25 ขนาดเล็ก |
| ยูเอสบี | 1 * ยูเอสบี 3.1 | ประเภท-C |
| พอร์ตอนุกรม | 3 * RS422 1* RS232 |
อัตรารับส่งข้อมูลเริ่มต้น: 115,200 bps ยูอาร์ที |
ข้อมูลจำเพาะของบอร์ด
ขนาดการติดตั้ง: 70 มม. (L) × 70 มม. (W) (ไม่รวมขั้วต่อ); ความสูงไม่เกิน 34 มม. (รวมแผ่นระบายความร้อน) แผนผังของขนาดบอร์ดแสดงในรูปที่ 1 ส่วนต่อประสานฮาร์ดแวร์จะแสดงในรูปที่ 2
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน: -40°C ถึง +60°C
การสนับสนุนการพัฒนาซอฟต์แวร์
ผลิตภัณฑ์นี้ได้ทำการดัดแปลงและตรวจสอบไดรเวอร์อุปกรณ์ต่อพ่วงหลักทั้งหมดที่ใช้ระบบ Linux เรียบร้อยแล้ว (ติดตั้งระบบไฟล์ Ubuntu เป็นค่าเริ่มต้น) ผู้ใช้สามารถทำการพัฒนาชั้นแอปพลิเคชันได้โดยตรงโดยใช้การเรียกระบบมาตรฐานโดยไม่ต้องกังวลกับไดรเวอร์ระดับต่ำที่ซับซ้อน
ซอฟต์แวร์ไดรเวอร์
- ไดรเวอร์โปรเซสเซอร์หลัก:การจัดการพลังงานที่ปรับเปลี่ยน นาฬิกา การขัดจังหวะ และตัวควบคุม DMA ของ RK3588 ช่วยให้มั่นใจได้ถึงการกำหนดเวลาที่มีประสิทธิภาพของพลังการประมวลผล CPU และ NPU
- ไดรเวอร์อินพุตวิดีโอ:
- ไดรเวอร์ SDI:ชิปรับสัญญาณวิดีโอดิจิทัลที่ดัดแปลง รองรับการจับภาพและการซิงโครไนซ์สัญญาณ SDI ความละเอียดสูงที่เสถียร
- ไดร์เวอร์ระบบ PAL:ชิปถอดรหัสวิดีโอแบบอะนาล็อกที่ดัดแปลงและการจัดตำแหน่งเวลาที่สมบูรณ์สำหรับอินเทอร์เฟซ BT.656 โดยมีโหนดอุปกรณ์ V4L2 มาตรฐาน
- ไดร์เวอร์เอาต์พุตวิดีโอ:ชิปตัวส่งสัญญาณ SDI ที่ดัดแปลงและไดรเวอร์อุปกรณ์แสดงผลที่ให้มา รองรับการสตรีมเฟรมวิดีโอและการแสดงผล
- ไดรเวอร์อินเทอร์เฟซเครือข่าย:Adaptive Gigabit Ethernet รองรับการสตรีมวิดีโอสตรีมเครือข่าย (RTSP) และการควบคุมคำสั่งระยะไกล
- ไดรเวอร์อินเทอร์เฟซการสื่อสาร:อินเทอร์เฟซออนบอร์ดที่ปรับเปลี่ยน รวมถึง UART, I2C และ GPIO สำหรับการควบคุมโดยตรงและการโต้ตอบข้อมูลกับอุปกรณ์ภายนอก
การจับภาพวิดีโอ
บอร์ดรวมอินเทอร์เฟซอินพุตวิดีโอสองประเภทเข้าด้วยกันเพื่อให้ตรงตามข้อกำหนดการเชื่อมต่อเซ็นเซอร์ที่แตกต่างกัน:
- อินพุตวิดีโอดิจิตอล SDI:ไดร์เวอร์ได้รับการปรับให้เข้ากับซีเรียลไลเซอร์/ดีซีเรียลไลเซอร์ที่เกี่ยวข้อง (SerDes) โดยมีอินเทอร์เฟซ V4L2 มาตรฐานสำหรับการเก็บข้อมูลเฟรมภาพ
- อินพุตวิดีโออะนาล็อก PAL:รองรับอินพุตอินฟราเรดแบบอะนาล็อก (IR) พร้อมชิปถอดรหัสวิดีโอแบบอะนาล็อกที่ดัดแปลงสำหรับการแปลงสัญญาณและการประมวลผลเฟรมเวิร์ก V4L2
| อินพุตวิดีโอ | ข้อมูลจำเพาะของคอลเลกชัน | พื้นที่สี |
|---|---|---|
| กล้องแสงที่มองเห็นได้ | 1920x1080@60fps 1920x1080@50fps 1920x1080@30fps | RGB24/NV12 |
| กล้องอินฟาเรด | 720x576@25fps | RGB24 |
การปรับใช้อัลกอริทึม
ผสานรวมสถาปัตยกรรม Tri-core NPU ที่รองรับการทำงานแบบไฮบริด INT4/INT8/INT16/FP16 สำหรับงานการมองเห็นที่ซับซ้อน รวมถึงการตรวจจับวัตถุ การจัดหมวดหมู่ และการติดตาม จัดเตรียม RKNN Runtime API สำหรับการโหลดโมเดล RKNN, การจัดการอินพุต/เอาท์พุต และดำเนินการคำนวณการอนุมานบน NPU
ตัวอย่างอัลกอริทึมการรันมีไว้เพื่อการเริ่มต้นอย่างรวดเร็ว:
- การตรวจจับวัตถุ:ตัวอย่างการใช้งาน YOLOv5 สำหรับการตรวจจับวัตถุแบบเรียลไทม์บนสตรีมวิดีโอที่บันทึกไว้
- การติดตามวัตถุ:ตัวอย่างอัลกอริธึมการติดตามแบบรวมสำหรับการควบคุมวงปิดโดยอิงตามข้อมูลระยะทางที่พลาด
- บูรณาการกับวิดีโอสตรีม:โปรแกรมตัวอย่างสาธิตการป้อนเฟรมภาพเข้าไปใน NPU เพื่อการอนุมานและซ้อนผลลัพธ์ผ่านฟังก์ชัน OSD
หมายเหตุ: ตัวอย่างใช้เป็นแนวทางทางวิศวกรรมเท่านั้น ไม่รับประกันประสิทธิภาพหรือประสิทธิภาพของอัลกอริทึม
รายการตรวจสอบการจัดส่งสินค้า
| เลขที่. | สาร | จำนวน | หมายเหตุ |
|---|---|---|---|
| 1 | การ์ดประมวลผลภาพ | 1 ชุด | |
| 2 | แผ่นระบายความร้อน | 1 ชิ้น | |
| 3 | สายไฟ | 1 ชุด | เต้ารับรุ่น: J30JZLN37ZKWA000 ปลั๊กรุ่น: J30JZ/XN37TJCAL01 (รวมปลั๊กพร้อมลวดตะกั่วขนาด 200 มม.) สายเคเบิลอนุกรม สายเคเบิลเครือข่าย |
| 4 | สายไมโครยูเอสบี | 2 ชิ้น | ใช้สำหรับไดรเวอร์กระพริบ |
| 5 | สายเคเบิลอินพุตวิดีโอ | 2 ชิ้น | MCX-J3 อะแดปเตอร์มุมขวาเป็น BNC ตัวผู้, 50Ω, 400 มม |
| 6 | สายเคเบิลเอาท์พุตวิดีโอ | 1 ชิ้น | MCX-J3 อะแดปเตอร์มุมขวาเป็น BNC ตัวผู้, 50Ω, 400 มม |
| 7 | สาย Type-C | 1 ชิ้น | สำหรับอะแดปเตอร์ USB |
| 8 | สาย HDMI | 1 ชิ้น | ไมโครอินเทอร์เฟซ |
| 9 | คู่มือการใช้งาน | 1 | ไฟล์ดิจิทัล (รวมถึงซอร์สโค้ดตัวอย่าง) |
| 10 | ใบรับรองความสอดคล้อง | 1 | เอกสารกระดาษ |
