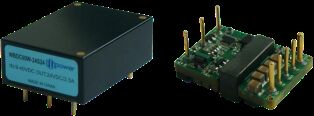

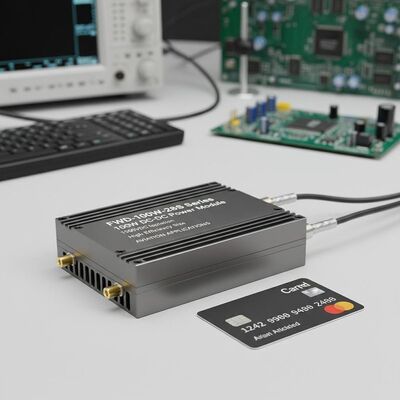

FWD-100W-28S ซีรีส์ 100W DC-DC Power Module ด้วย 1500VDC Isolation และขนาดที่คอมแพคต์มากสําหรับการใช้งานด้านการบิน
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Forward |
| หมายเลขรุ่น | FWD-100W-28S ซีรี่ส์ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | แอล/C,ที/ที |
| สามารถในการผลิต | 10,000/ปี |
รายละเอียดสินค้า
| อินพุต (VDC) | 16~40V | ขนาด | 35.4 × 25.1 × 12.7 มม |
|---|---|---|---|
| วงจรอุณหภูมิ | -55~ + 125℃ , 10 ครั้ง | น้ำหนัก | 31ก |
| วิธีการทำความเย็น | การพาความร้อน, การระบายความร้อนด้วยอากาศบังคับ, การนำ | การป้องกัน | ป้องกันความชื้น, ป้องกันละอองเกลือ, ป้องกันเชื้อรา |
| เน้น | FWD-100W-28S การบิน DC-DC,โมดูลพลังงานเครื่องบิน DC-DC,โมดูล DC-DC เครื่องบิน 100W |
||
รายละเอียดสินค้า
FWD-100W-28S ซีรี่ย์ 1/16 BRICK POWER SERIES 60W DC-DC POWER MODUL
ลักษณะสําคัญ
- ประสิทธิภาพสูง: 90.3%
- พลังงานออกสูงสุด: สูงสุด 100W
- การแยกทางเข้า/ทางออก: 1500VDC
- ขนาด ultra-compact: 35.4 * 25.1 * 12.7 มิลลิเมตร
- ความน่าเชื่อถือสูง: ไม่มีอัลลูมิเนียมและทันทัลลัมภายใน electrolytic capacitors
- ป้องกันกระแสไฟฟ้าเกินแรง และความแรงเกินแรง และป้องกันการตัดสั้น
- การประยุกต์ใช้: ระบบควบคุมอุตสาหกรรม, ราดาร์, ระบบควบคุมไฟ, ระเบิด, ระบบสื่อสาร
รายละเอียดแบบ
| รุ่น | การเข้า (VDC) | การออกเสียง (VDC) | กระแสไฟออก | Ripple Vp-p | ประสิทธิภาพ | ขนาด |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16-40V | 3.3V | 20A | 80mV | 88% | 35.4*25.1*127 |
| WBDC100W-28S05 | 16-40V | 5V | 20A | 80mV | 88% | 35.4*25.1*127 |
| WBDC100W-28S08 | 16-40V | 8V | 125A | 100mV | 89% | 35.4*25.1*127 |
| WBDC100W-28S012 | 16-40V | 12V | 8.33A | 100mV | 900.3% | 35.4*25.1*127 |
| WBDC100W-28S15 | 16-40V | 15V | 6.66A | 100mV | 90% | 35.4*25.1*127 |
| WBDC100W-28S24 | 16-40V | 24V | 4.16A | 150mV | 90% | 35.4*25.1*127 |
| WBDC100W-28S28 | 16-40V | 28V | 3.57A | 150mV | 89% | 35.4*25.1*127 |
| WBDC100W-28S32 | 16-40V | 32V | 3.12A | 100mV | 89% | 35.4*25.1*127 |
| WBDC100W-28S36 | 16-40V | 36V | 2.77A | 200mV | 89% | 35.4*25.1*127 |
ข้อสังเกตสําคัญ
ข้อมูลทั้งหมดจะถูกทดสอบที่ + 25 °C เว้นแต่มีการกําหนดอย่างอื่น, ภายใต้ค่าเข้า/ออก, ความจุเต็มและความจุความต้านทานที่บริสุทธิ์
ติดต่อเราสําหรับความต้องการการออกไฟฟ้าที่กําหนดเอง
รูปแบบที่มีอักษร "N" แสดงว่ามีล็อกกิคลบ การตั้งค่า flange-R
กติกาการตั้งชื่อด้วยคําตอบบวก-M (การเปิด-55 องศา): N-R-M
ปริมาตรการเข้า
| ปารามิเตอร์ input | คําสังเกต | นาที | แบบปกติ | แม็กซ์ | หน่วย |
|---|---|---|---|---|---|
| ระยะความดันเข้า | 28Vin | 16 | 28 | 40 | VDC |
| ความดันแรงกระตุ้นเข้า | ช่วงชั่วคราว (1s) | 50 | VDC | ||
| เปิดไฟฟ้า | 14 | 15 | 16 | VDC | |
| ปิดไฟฟ้า | 13 | 14 | 15 | VDC | |
| ไม่มีกระแสไฟเข้าภาระ | การออกโดยไม่มีภาระ 48Vin | 110 | mA | ||
| การกรอง input/output | π ประเภท | หลายระดับ | |||
| เอนกประสงค์ | โลจิกบวก: เปิดไฟ (เปิดปินเปิด) ปิดไฟ (เปิดปินตัด) โลจิกลบ: ปิดไฟ (เปิดปินเปิด) เปิดไฟ (เปิดปินตัด) |
||||
ข้อมูลทั่วไป
| ข้อมูลทั่วไป | คําสังเกต | นาที | แบบปกติ | แม็กซ์ | หน่วย |
|---|---|---|---|---|---|
| ความดันแยกทางเข้า/ทางออก | 1500 | VDC | |||
| โลตติจุเข้า / โลตติจุปิด | 1500 | VDC | |||
| ความดันไฟออก / การแยกตัวเรือน | 500 | VDC | |||
| ความต้านทานในการปิด | DC500V | 100 | MΩ | ||
| ความถี่เปลี่ยน | 200 | 320 | 4000 | kHz | |
| อุณหภูมิการทํางาน | - 40 | 100 | °C | ||
| อุณหภูมิการเก็บรักษา | -55 | 125 | °C | ||
| การคุ้มครอง | กันความชื้น กันสเปรย์เกลือ กันผง | ||||
| ขนาด | 35.4 * 25.1 * 127 | mm | |||
| วิธีการเย็น | คอนเวกชั่น การเย็นอากาศแบบบังคับ | ||||
| น้ําหนัก | 31 | g | |||
มาตรฐานการทดสอบการเลือก
| โครงการทดสอบ | วิธีการ | สภาพการทดสอบ | เกรดอุตสาหกรรม | เกรด |
|---|---|---|---|---|
| การตรวจเห็นภายใน | GJB548B ปี 20171 | 100% | 100% | |
| การเก็บรักษาอุณหภูมิสูง | GJB150.3A | +125°C, 48 ชั่วโมง | 100% | |
| การเก็บรักษาอุณหภูมิต่ํา | GJB150.3A | -55 องศาเซลเซียส 48 ชั่วโมง | 100% | |
| วงจรอุณหภูมิ | จีเจบี 548 บี 10101 | -55 ̊+125 องศาเซลเซียส 10 ครั้ง | 100% | |
| การทดสอบระยะกลาง | - | Tc = +25°C | 100% | |
| การเผาลง | Tc = +85°C, 48 ชั่วโมง | การตรวจสอบแบบสุ่ม | 100% | |
| การทดสอบไฟฟ้าสุดท้าย | รายละเอียดสินค้า | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| การตรวจสอบทางสายตาภายนอก | GJB548B ปี 20091 | 100% | 100% |
มิติทางกายภาพ
ขนาด: 33.2mm (ความยาว) * 22.8mm (ความกว้าง) * 9.1mm (ความสูง)
การตั้งค่า Pin
| ปิน | สัญลักษณ์ | หน้าที่ |
|---|---|---|
| 1 | Vi- | การเข้าลบ |
| 2 | EN | ปลายการควบคุม |
| 3 | Vi+ | การเข้าบวก |
| 4 | Vo+ | ผลผลิตเป็นบวก |
| 5 | S+ | การตรวจจับปลายบวก |
| 6 | การตัด | ปลายการปรับระดับแรงดัน |
| 7 | เออ... | การตรวจจับปลายลบ |
| 8 | โว้... | ผลิตลบ |
